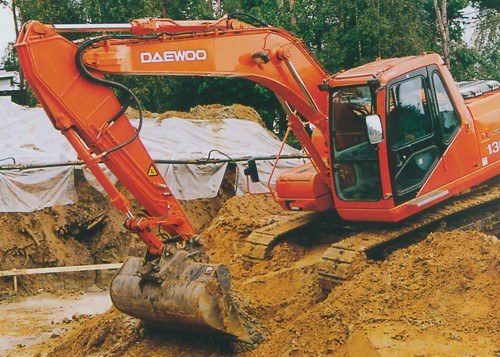

Escavatore Cingolato Daewoo Solar 130 lc-v Roma

Officine Meccaniche Bonanni - Macchine Movimento Terra

Macchine Nuove - Daewoo - Escavatori Cingolati

PESO OPERATIVO:	13900 kg
CAPACITA' BENNA:	0,28 0,76 m3
POTENZA MOTORE:	81 kw 1850 rpm

CONFORT STRAORDINARIO:

La cabina di manovra: un'oasi di benessere per l'operatore

- Livello di rumore incredibilmente basso (72 dB). Sistema di fissaggio cabina a bassa vibrazione. Perfetta accessibilità di interruttori e comandi.

- Porta e intelaiatura in acciaio stampato, per una maggiore resistenza.

- Tenuta ermetica, contro il rumore e la polvere.

- Ambiente interno calmo.

- Ambiente spazioso, adatto anche alle grandi stature.

- Quadro strumenti multifunzionale a cristalli liquidi.

- Portaoggetti spazioso

- Condizionatore d'aria a grande portata.

Quadro comandi studiato con criteri ergonomici.

GRANDI PRESTAZIONI:

Motore ad alta efficienza alimentato con turbocompressore
Per la serie Solar-V è stato progettato un motore Daewoo potente ed efficiente, caratterizzato da un basso consumo di carburante. Il motore può funzionare a grande altitudine ed è conforme alle norme più severe in materia di emissioni di scarico.

Capacità di livellamento straordinaria
La modalità di livellamento consente un movimento lento del braccio. Può essere inserita quando si effettuano operazioni di movimento terra precise. La componentistica idraulica avanzata consente alla serie Solar-V di offrire caratteristiche di massimo controllo e sensibilità nelle operazioni di livellamento.

AFFIDABILITA':

Sottocarro e frontale (sezione braccio monoblocco e braccio articolato) rinforzati
Questi componenti fondamentali sono costruiti per offrire una durata ottimale, con un solo getto monoblocco, che evita la fessurazione. Per la progettazione si è fatto ricorso alle tecniche di analisi degli sforzi, di prova della resistenza e di simulazione tridimensionale computerizzata.

Componenti strutturali del sottocarro

-	Telaio rulli folli rinforzato, con rulli antiusura.
-	Rullo superiore/inferiore sovradimensionato.
-	Le guide centrali mantengono il giusto allineamento in condizioni difficili.

ECCELLENTE ACCESSIBILITA' PER LA MANUTENZIONE:

Facile accesso per le riparazioni.

-	Vano motore più spazioso
-	Radiatore con parapolvere amovibile.
-	Semplice verifica del livello dell'olio.
-	Filtro carburante e filtro dell'olio a cartuccia, per un intervallo più lungo tra un cambio e l'altro.
-	Vano batteria distinto: facilita la manutenzione.
-	Comoda scatola fusibili.
-	Comoda valvola di ricarica condizionatore d'aria.
-	Antifiltro Turbo-II per una protezione superiore del motore.

Daewoo Escavatore Cingolato Solar 130 LC-V

Daewoo - Componenti Strutturali del Sottocarro

Peso operativo	13.700 kg
BENNA
Gamma capacita' a colmo	Pcsa 0,28-0,76 m3

DIMENSIONI
Larghezza fuori tutto struttura superiore	2.490 mm
Larghezza fuori tutto cabina	982 mm
Altezza fuori tutto cabina	2.830 mm
Raggio d'ingombro posteriore	2.200 mm
Altezza fuori tutto	2.760 mm
Altezza libera sotto il contrappeso	920 mm
Luce libera	410 mm
Interasse	3.000 mm
Lunghezza dei cingoli	3.710 mm
Scartamento tra i cingoli	2.000 mm
Larghezza suole	600 mm
Lunghezza fuori tutto	7.700 mm
Carreggiata fuori tutto con suole da 600 mm	2.600 mm

MANOVRABILITA'
Pressione al suolo	0,35 bar
Velocità di marcia (alta/bassa)	4,9/3,4 km/h
Pendenza massima superabile	35° (70%)
Luce libera	410 mm

DISTANZE OPERATIVE CON BRACCIO DA 2,5 MT
Lunghezza braccio monoblocco	4,6 m
Lunghezza braccio	2,5 m
Tipo benna	0,5 m3
Sbraccio max. di scavo	8.260 mm
Sbraccio max. al suolo	8.110 mm
Profondità max. di scavo	5.630 mm
Altezza max. di scavo	8.620 mm
Altezza max. di carico	6.200 mm
Muro verticale max.	5.310 mm
Profondità max. di scavo (livello 8')	5.380 mm

DISTANZE OPERATIVE CON BRACCIO DA 3,0 MT
Lunghezza braccio monoblocco	4,6 m
Lunghezza braccio	3,0 m
Tipo benna	0,45 m3
Sbraccio max. di scavo	8.740 mm
Sbraccio max. al suolo	8.600 mm
Profondità max. di scavo	6.120 mm
Altezza max. di scavo	8.950 mm
Altezza max. di carico	6.530 mm
Muro verticale max.	5.910 mm
Profondità max. di scavo (livello 8')	5.920 mm

MOTORE
Modello	DAEWOO DB58T
Tipo	Raffreddamento ad acqua, 4 tempi e 6 cilindri in linea, iniezione diretta Tipo di camera motore diesel
Potenza Nominale al volano	81 KW a 1850 giri/min
Cilindrata	5785 cc
Coppia Massima	44 kgf.m ( 431,5 Nm ) a 1700 giri/min
Alesaggio e Corsa	102 mm x 118 mm
Avviamento	motore elettrico 24 v
Batterie	2 x 12v x 100 AH

CIRCUITO IDRAULICO
Pompe principali	2 pompe a pistoni assiali con cilindrata variabile
Massima portata olio	2 x 116 l / min
Pompa pilota	pompa ad ingranaggi
Massima portata olio	27,7 l / min
Motore di rotazione Valvola limitatrice di pressione	265 bar (270 kgf / cm2)

TRASLAZIONE
Velocità di marcia (alta/bassa)	4,9 / 3,4 km/h
Massima forza di trazione	11400 kgf
Pendenza massima superabile	35° (70%) in continuo

LIVELLI DI RUMOROSITA' (A MACCHINA IN MOVIMENTO)
Rumorosità esterna	101 dB (A) (95/27/EEC)
Rumorosità all'orecchio dell'operatore	72 dB (A) (ISO6396) 80 dB (A) (95/27/EEC)

CAPACITA'
Serbatoio carburante	230,0 lt
Sistema di raffreddamento	22,0 lt
Olio motore	19,0 lt
Trasmissione di rotazione (ognuna)	3,0 lt
Trasmissioni finali (ognuna)	2,5 lt
Serbatoio idraulico	143,0 lt

FORZA DI SCAVO
Forza di scavo della force	8.300 kgf (con braccio da 2,5 e 3,0 mt)
Forza di scavo del braccio	6.300 kgf (con braccio da 2,5 mt)
Forza di scavo del braccio	5.600 kgf (con braccio da 3,0 mt)
