Macchine Nuove - Daewoo - Escavatori Cingolati

Daewoo Escavatore Cingolato Solar 225 NLCV

PESO OPERATIVO: 21.500 kg
CAPACITA' BENNA: 0,45 - 1,1 m3
POTENZA MOTORE: 110 kw 2000 rpm

PRESTAZIONI:


Questo escavatore idraulico monta un radiatore intercooler che garantisce la miglior resa nella sua
categoria e un notevole risparmio dei consumi. Assicura buon rendimento, produttività ed efficienza grazie al sistema e-EPOS, una nuova versione del SISTEMA EPOS. Questo garantirà l’aumento della capacità operativa e la diminuzione del consumo di carburante.

Maggior facilità di manovra e di controllo
Il nuovo distributore ed i manipolatori tecnologicamente più avanzati garantiscono un maggior controllo della velocità e della precisione dei movimenti.
Il circuito idraulico implementato separa l’olio necessario alla traslazione e alla movimentazione del braccio permettendo di operare in tutta sicurezza nelle varie fasi di lavoro.

Motore intercooler
Il motore ha la miglior resa ed efficienza tra i motori della stessa categoria.

Non inquina grazie al motore ecologico
L'escavatore monta un motore conforme alte norme U.S.EPA Tier-II e alle norme Europee - II.

Conforme alle norme che regolano le emissioni acustiche

Maggior forza dl rotazione (con valvola di blocco montata)
La rotazione è stata incrementata del 14% per garantire una maggior copia di rotazione. Per il freno di stazionamento è stata montata di serie una valvola che permette all'operatore di bloccare la torretta nella posizione desiderata. Ne risulta quindi un notevole miglioramento dell'efficienza.

Leve con tre pulsanti
Sulle leve sono montati tre pulsanti
per il controllo delle attrezzature
supplementari.

AFFIDABILITA' ECCELLENTE:

Nel centro di controllo di DAEWOO vengono condotte prove complesse su tutti i prodotti per verificare che rispondano o che siano superiori agli standard del mercato.

Protezione sul turbo compressore
Per evitare che l’operatore possa
inavvertitamente toccare la superficie calda del turbo compressore in fase di controllo del motore, è stata montatauna protezione.

Cavo di emergenza
Nel caso si verifichi un malfunzionamento nel controllo digitale dell’acceleratore, in cabina è stato inserito un commando meccanico che può essere utilizzato per il controllo manuale dell’acceleratore.

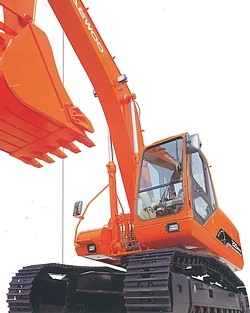

Daewoo Escavatore Cingolato Solar 225 NLCV

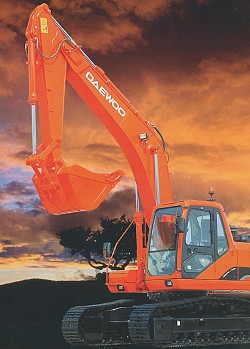

Daewoo Escavatore Cingolato Solar 225 NLCV

Daewoo Solar 225 NLCV - valvola di blocco montata

Daewoo Solar 225 NLCV - Motore con intercooler
Daewoo Solar 225 NLCV - Leve con tre pulsanti
Maggior stabilità
Il centro di gravità è stato abbassato ed ottimizzato grazie al rafforzamento del sottocarro e ad un contrappeso maggiorato. La stabilità dinamica e la capacità di sollevamento laterale sono nettamente superiori.

Morsetti in gomma per il fissaggio dei cavi elettrici
I fili elettrici sono fissati con morsetti in gomma che riducono il rischio di danni dovuti a vibrazioni.

Supporti elastici antivibranti
Sono stati montati dei supporti elastici antivibranti di dimensioni maggiori.
Grazie a questa modifica la rumorosità è diminuita, l’assorbimento delle
vibrazioni è aumentato ed è migliorata la durata in quanto le rotture sono
drasticamente diminuite.

AMBIENTE DI LAVORO:

Lo spazio all'interno della cabina e la visibilità dell'operatore sono conformi alle norme ISO. La cabina a rumorosità e vibrazioni ridotte è confortevole e garantisce all’operatore una postura sicura ed ergonomica.

Maggior spazio per i movimenti dell’operatore
Gli strumenti, i controlli e tutti gli accessori sono stati collocati in cabina
ottimizzando lo spazio e recuperando 300 mm di scorrimento del sedile per
consentire all’operatore un maggior spazio per i movimenti dei piedi.

Buona visibilità
Il vetro destro è stato ampliato per garantire una maggior visibilità.
Risulta più grande del 15% se confrontato con il modello precedente.

Condizionatore
Prevede un unico tasto per l’aria condizionata e per il riscaldamento e garantisce un perfetto sistema di circolazione dell’aria condizionata e dell’aria calda. La cabina è dotata di un sistema di sbrinamento del vetro frontale per assicurare una miglior visibilità in tutte le condizioni lavoro.
• Filtro dell’aria di facile sostituzione
• Aeratori interno cabina più ampi
• Sistema di ricircolo dell’aria montato di serie
• Gruppo ventola-evaporatore montato in apposito vanno

Portalattina
In cabina è stato posto una portaLattina
a scomparsa.

Presa supplementare di 12V
La presa può essere usata per la ricarica
del cellulare o per il funzionamento
di un piccolo apparecchio digitale 12V.

Vibrazioni della cabina ridotte
Il rumore proveniente dall’esterno è stato drasticamente ridotto grazie
all’utilizzo di un sistema di isolamento acustico totale. Il risultato è paragonabile a quello di una vettura di ultima generazione. E’stato incorporato un sistema di isolamento viscoso, la cabina ed il sedile sono stati
progettati per diminuire drasticamente le vibrazioni percepite dall’operatore.

TergicristalLo Lungo
La visuale frontale è più ampia grazie
ad un tergicristallo più lungo.

Tettuccio più ampio
Il tettuccio può essere aperto per consentire che il movimento della
benna venga controllato visivamente anche in fase di lavoro alla massima
altezza.

MANUTENZIONE:

I controlli di manutenzione periodica sono rapidi e semplici da eseguire.

Funzione di controllo attraverso PC
E’ possibile visualizzare graficamente i dati riguardanti la pressione della pompa, i giri del motore connettendo al PC il Controller e-EPOS della macchina. Altri dati relativi all’escavatore possono essere registrati, memorizzati e successivamente stampati.

Scatola accesso comandi elettrici
La scatola accesso comandi elettrici ha un'apertura a cassetto per agevolare le operazioni di manutenzione.

Scarico olio motore
Per il cambio dell’olio motore è stato previsto un tubo flessibile completo
di valvola con attacco rapido.

Pulizia del radiatore — semplificata
Lo spazio tra il radiatore acqua ed il radiatore olio è maggiore per facilitarne la pulizia.

Separatore di condensa
Il separatore di condensa realizzato in vetro trasparente è montato in una
parte di facile accesso per una facile manutenzione al serbatoio combustibile.

ATTREZZATURA STANDARD:

Impianto idraulico
- Rigeneratore flusso olio su monoblocco e avambraccio
- Impianto idraulico per martello
- valvole di tenuta su braccio e avambraccio
- Valvole a scarico incrociato su motore idraulico di rotazione
- Prese ausiliarie
- Power boost a sfioramento

Cabina ed interno cabina
- Cabina montata su supporti ammortizzati
- Cabina insonorizzata ed isolata
- Aria condizionata
- sedile regolabile con poggiatesta e bracciolo
- Vetro frontale con apertura a spinta e vetro inferiore apribiLe
- Luce in cabina
- tergicristalli ad intermitenza
- Accendisigari e posacenere
- Portalattina
- Box termico
- Monitor con display
- Indicatore Livello carburante
- Radio AM/FM e stereo
- Interruttore accensione radio
- Presa 12V
- Porta di connessione PC per diagnostica
- Manipolatori con triplo interruttore

Sicurezza
- Predellini di salita e corrimano rinforzati
- PredelLini metallici rinforzati ed antiscivoLo
- Cintura di sicurezza
- Leva di sicurezza
- Vetro antisfondamento
- Martelletto rompivetro
- Specchietti retrovisori destro e sinistro
- Valvole di sicurezza contro eventuale rottura tubi flessibili su braccio e avambraccio.

Altri
- Filtro aria a doppio elemento
- Prefiltro
- Separatore acqua
- Separatore polvere per radiatore
- Sistema di prevenzione surriscaldamento motore
- Sistema di prevenzione riavviamento motore
- Sistema di auto-diagnosi
- Alternatore
- Avvisatore acustico
- Pompetta elettrica rifornimento gasolio
- Luci alogene (2 su cabina e 2 su braccio monobLocco)
- TendicingoLo idraulico
- Guidacingoli

ATTREZZATURA OPZIONALE:

Sicurezza
- Dispositivo antiribaltamento
- Protezione cabina superiore e frontale (FQGS standard)
- CicaLino traslazione
- CicaLino traslazione e rotazione
- Lampeggiante

Cabina ed interno cabina
- Aletta parasole
- Tettuccio

Altri
- Impianto idraulico per rotazione utensile
- Doppio filtro gasolio
- Luci supplementari (4 frontaLi e 2 posteriori)
- Alternatore maggiorato


Peso operativo 21.500 kg

STANDARD
Braccio 5,2 m
Avambraccio 2,4 m
Benna Pcsa 0,93 m3 (CECE 0,8 m3)
Suola 500 mm
Unità 1.000 kg

DIMENSIONI

Larghezza max. della struttura superiore

2.490 mm
Larghezza max. cabina 960 mm
Altezza della cabina da terra 3.010 mm
Raggio di rotazione posteriore 2.750 mm
Altezza di trasporto
Lunghezza avambraccio (2,4 m)
Lunghezza avambraccio (2,0 m)
.
3.280 mm
3.270 mm
Altezza libera sotto il contrappeso 1.115 mm
Luce libera 470 mm
Interasse 3.645 mm
Lunghezza dei cingoli 4.440 mm
Carreggiata cingoli 1.190 mm
Larghezza suole 500 mm
Lunghezza max. di trasporto
Lunghezza avambraccio (2,4 m)
Lunghezza avambraccio (2,0 m)
.
9.030 mm
9.160 mm
Larghezza della cingolatura 2.490 mm

DISTANZE OPERATIVE CON BRACCIO DA 5,2 M
Lunghezza braccio monoblocco 6,245 m
Lunghezza braccio 3,1 m
Sbraccio max. di scavo 10.735 mm
Sbraccio max. al suolo 10.540 mm
Profondità max. di scavo 7.330 mm
Altezza max. di scavo 10.345 mm
Altezza max. di carico 7.285 mm
Muro verticale max. 6.145 mm
Profondità max. di scavo (livello 8') 7.150 mm

MOTORE
Modello DAEWOO DB58TIS
Tipo Motore a quattro tempi a iniezione diretta; raffreddamento ad acqua.
Potenza Nominale al volano 110 KW a 2000 giri/min
Cilindrata 5785 cc
Coppia Massima 60 kgf.m ( 603 Nm ) a 1500 giri/min
Alesaggio e Corsa 102 mm x 118 mm
Avviamento motore elettrico 24 v
Batterie 2 x 12v x 100 AH
Aspirazione Sovralimentata con turbocompressore - Intercooler
Numero di Cilindri 6

CIRCUITO IDRAULICO
Pompe principali 2 pompe a pistoni assiali con cilindrata variabile
Massima portata olio 2 x 211 l / min
Pompa pilota pompa ad ingranaggi
Massima portata olio 30 l / min

Motore di rotazione
Valvola limitatrice di pressione

279 bar
Valvole limitatrici di pressione principali Braccio monoblocco/Braccio/Benna
- Normale 324 bar
- Booster 343 bar
Circuito marcia 324 bar

TRASLAZIONE
Velocità di marcia (alta/bassa) 5,5 / 3,1 km/h
Massima forza di trazione 20.000 kgf
Pendenza massima superabile 35° (70%) in continuo

LIVELLI DI RUMOROSITA' (A MACCHINA IN MOVIMENTO)
Rumorosità esterna garantita al livello del suolo 105 dB (A) (95/27/EEC)
Rumorosità esterna misurata al livello del suolo

103 dB (A) (ISO6396)

Rumorosità all'orecchio dell'operatore 74 dB (A) (ISO6396)

CAPACITA'
Serbatoio carburante 350,0 lt
Circuito di raffreddamento 42,0 lt
Olio motore 19,0 lt
Trasmissione di rotazione (ognuna) 5,0 lt
Trasmissioni finali (ognuna) 5,4 lt
Sistema idraulico 220,0 lt
Serbatoio idraulico 120,0 lt

FORZA DI SCAVO (FORZA RADIALE MASSIMA ESERCITATA DALLA LAMA)
Forza di strappo 13.100 kgf (con braccio da 2,4 m - 2,0 m)
Forza di penetrazione 11.400 kgf (con braccio da 2,4 m)
Forza di penetrazione 14.200 kgf (con braccio da 2,0 m)
